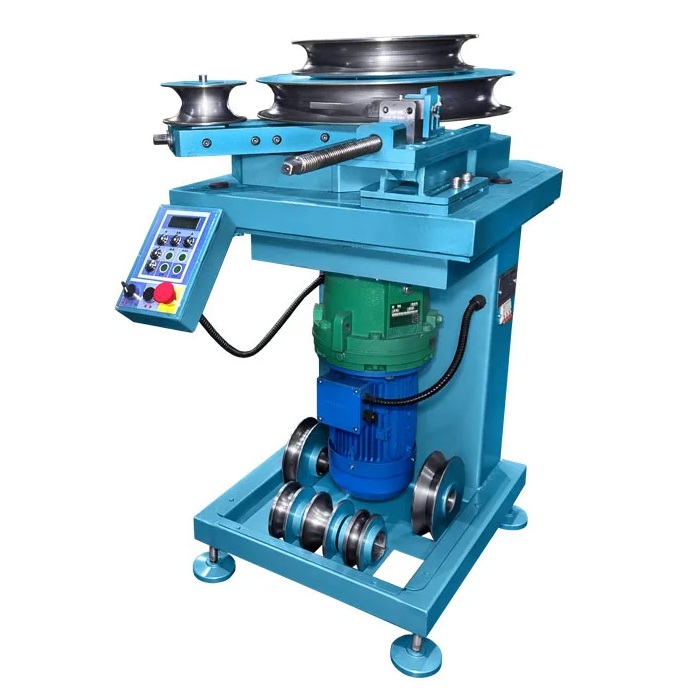

Универсальный полуавтоматический трубогиб УГС-6/1А 380В

Описание:

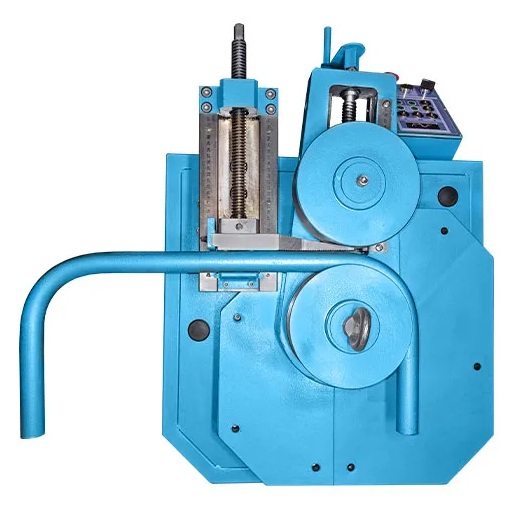

Трубогиб УГС-6/1А предназначен для гибки круглых, профильных труб и сортового проката методом обкатки роликом вокруг гибочного шаблона (колодки), в холодном состоянии, т.е. без нагрева изгибаемой заготовки.
Трубогиб используeтся для гибки:
Cтальных водогазопроводных труб, ГОСТ 3262-75 (диаметром 3/8″ до 2″, толщина стенки от 2,5 до 4,5 мм), марка стали от СТ-3 до СТ-45;
Стальных бесшовных холоднодеформированных труб, ГОСТ 8734-75 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм), марка стали от СТ-3 до СТ-20;
Cтальных бесшовных горячекатанных труб, ГОСТ 8732-70 (d от 17 до 60 мм, толщина стенки от 2,5 до 5 мм);
Бесшовных холодно и теплодеформированных труб из коррозийно-стойкой (нержавеющей) стали, ГОСТ 9941-81 (наружный диаметр от 17 до 60 мм, толщина стенки от 2 до 5 мм), марка стали любая по ГОСТ 5632-72;
Электросварных труб из низкоуглеродистых и нержавеющих сталей, ГОСТ 10704-76, ГОСТ 11068-81 (d от 25 до 60 мм толщина стенки от 2,5 до 5 мм), марка стали от СТ-3 до СТ-20, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т и др.;Бесшовных труб для технических целей по ТУ 14-157-35-94 (d от 25 до 60 мм толщина стенки от 2,5 до 5 мм), марка стали любая от СТ-3 до СТ-45;
Котельных труб ТУ 14-3-460-75 (d от 17 до 60 мм толщина стенки от 2 до 5 мм), марка стали 12Х1МФ, 20Х; медных труб ГОСТ 617-90 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм);
Латунных труб ГОСТ 494-90 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм); профильных труб ГОСТ 8639-57; ГОСТ 8645-57, (марка стали любая от СТ-3 до СТ-45, размер от 16 до 50 мм, толщина стенки от 2).

Преимущества:

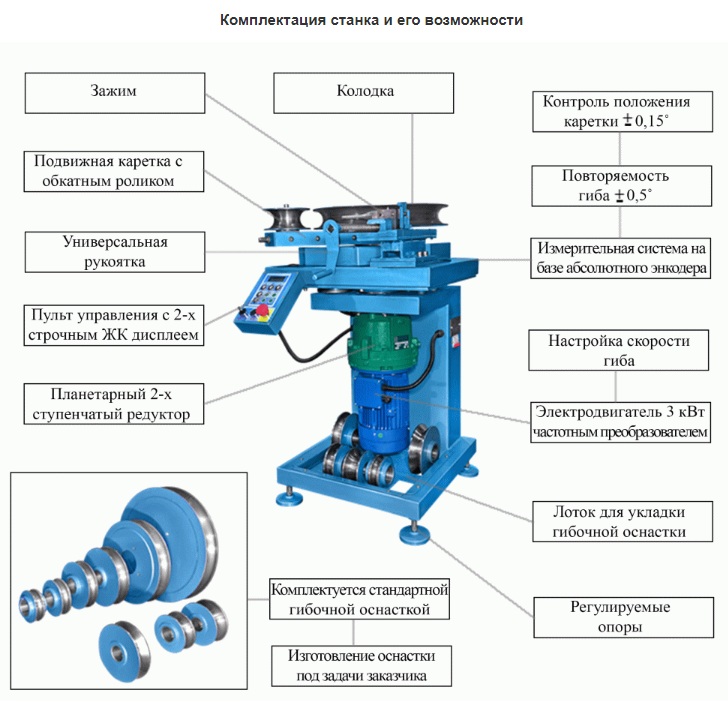

Высокая производительность и повторяемость гиба достигается применением частотного преобразователя.
Повторяемость гиба ± 0,5°. (За счет применения абсолютного энкодера обеспечивающего контроль положения каретки с точностью ± 0,15°).

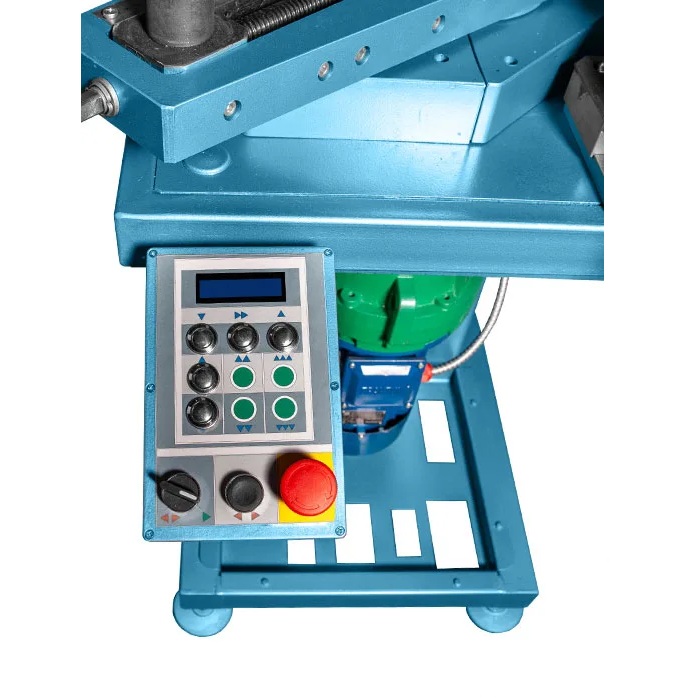

Задание угла гиба на ЖК экране с помощью 2-х кнопок.
Возможность сохранить в памяти системы управления до 5 углов гиба.
Автоматический возврат каретки в исходное положение с высокой скоростью.
Повтор цикла гиба одной кнопкой.
Отображение текущего и заданного угла гиба на ЖК экране.
Электронный контроль рабочей зоны с автоматической остановкой в максимальной и минимальной позиции.
Аварийная остановка каретки станка при выходе за пределы рабочей зоны.
Защита двигателя от перегрузки.
Контроль отсутствия фаз в сети электропитания.
Автоматическое выставление последовательности фаз при подключении к сети электропитания.
Система самодиагностики с отображением сообщений на ЖК экран.

Характеристики: шт.
Страна Россия
Диаметр изгибаемых труб в стандартной комплектации дюймы (мм) 1/2'' до 2'' (21,3 - 60 мм)
Двигатель В/Гц/Вт 380/50/3000
Частота вращения гибочного инструмента об/мин. 3,2
Время цикла при гибки на 180º в полуавтоматическом режиме сек. 20
Максимальный угол гиба градусы 180º
Габаритные размеры ДхШхВ:
- c пультом управления мм 845х610х1100
- без пульта управления мм 765х610х1100
Масса механизма, без оснастки кг 320
Масса оснастки кг 98

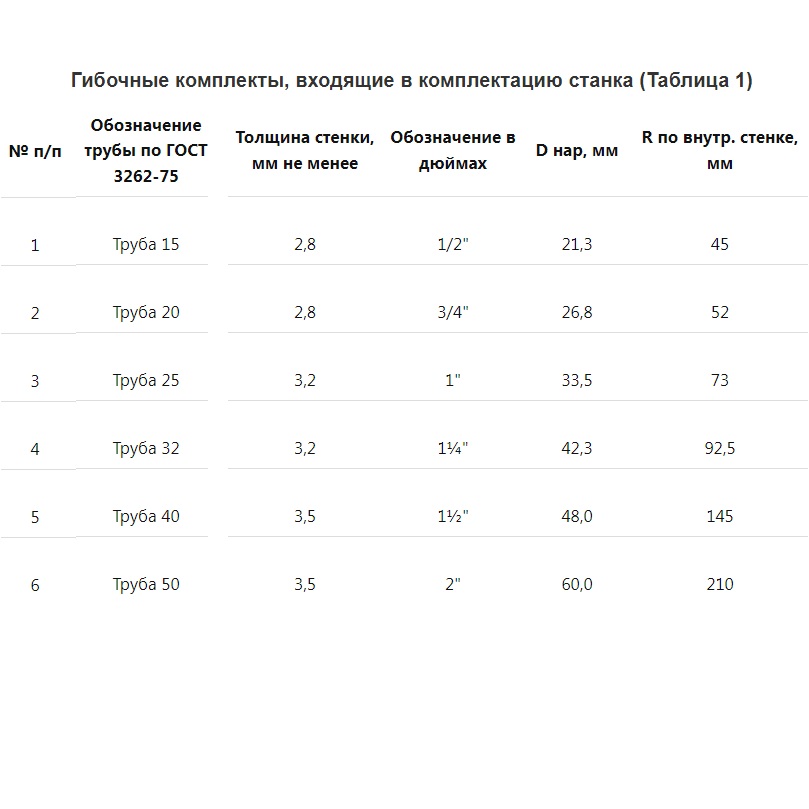

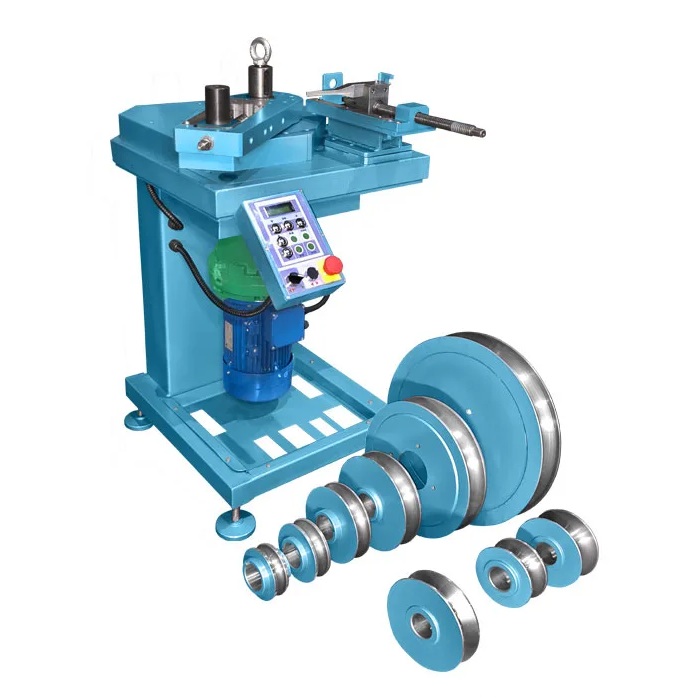

Станок комплектуется оснасткой для гибки водогазопроводных труб: ½", ¾", 1", 1¼", 1½", 2" (шесть комплектов) представленных ниже в Таблице № 1на фото

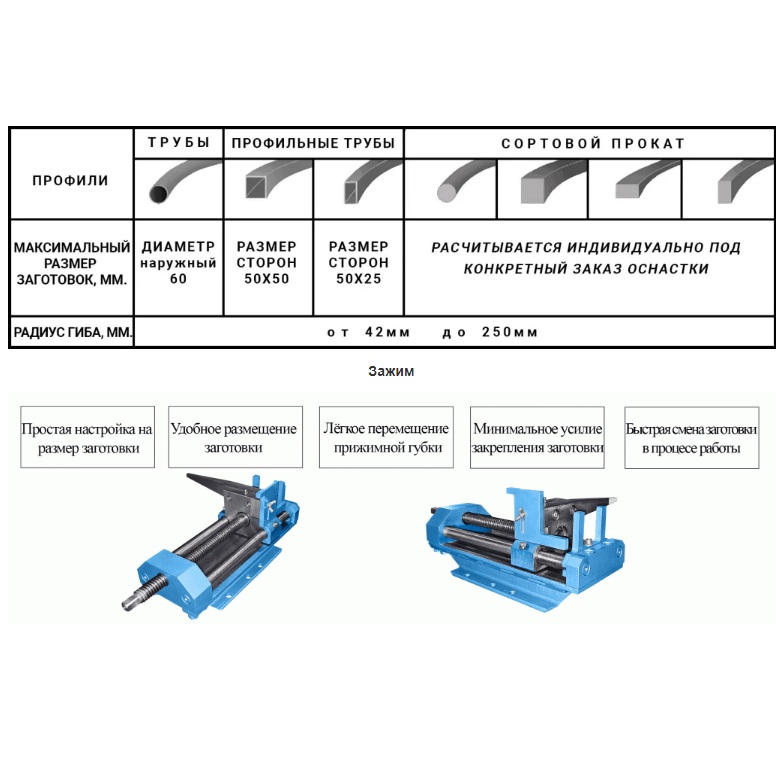

Дополнительно изготавливается оснастка под все типоразмеры труб диаметром от 16 до 50 мм с толщиной стенки от 2 до 5 мм. По специальному заказу станок комплектуется оснасткой для гибки сортового проката (см. таблицу):
круглого проката ГОСТ 1414-75, (d от 16 до 50 мм, марка стали от сталь Ст-3 до сталь 45);
квадратного проката ГОСТ 1133-71, (размер от 16 до 40 мм, марка стали от сталь Ст-3 до сталь 45);

Гарантия производителя 1 год со дня отгрузки с завода.

Артикул: УГС-6/1А

Цена: 778800.0 ₽
